升腾资讯NI945W-3主板折腾记录

 闲来无事搞了三块 NI945W-3 自己改装,工具现成的,下面放出教程

 板子是15*17的 ,我这是直接搞了2块亚克力板子,设置类也比较简单,就是你想要设置开机自启,在不刷新 新BIOS 的情况下对新手不是很友好,但是我这提供有工具类的玩家更新BiOS的文件。

 在原有BIOS 的情况下也是能设置开机自启的就是设置会有点麻烦,教程如下

进入BIOS的方法就是Ctrl+Alt+ESC
CMOS Setup-->Chipset-->South Bridge-->Restore AC Power Loss-->Power On

 要是有工具的话,直接下载此文件然后用工具刷写BIOS (编程器方式),然后按照上面进入BIOS方法,进去设置开机自启即可。

NI945W-3 BIOS

访问码:hu4x

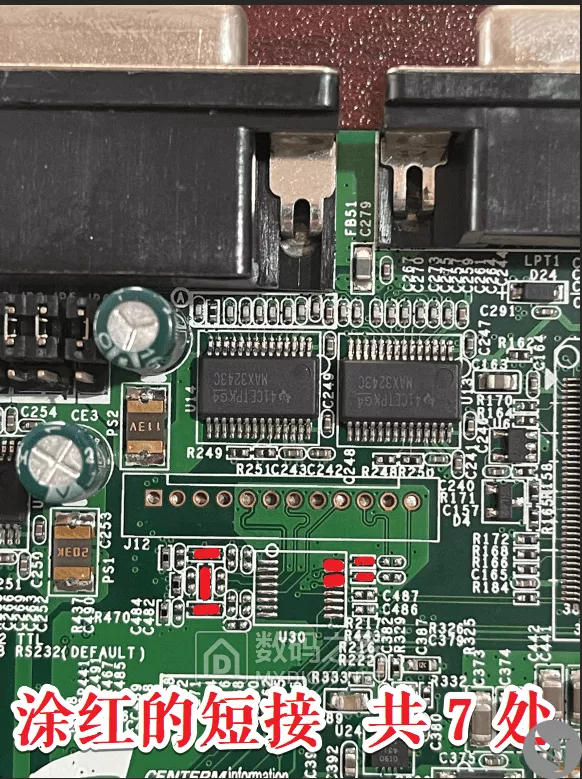

  1. 焊接引脚短接VGA

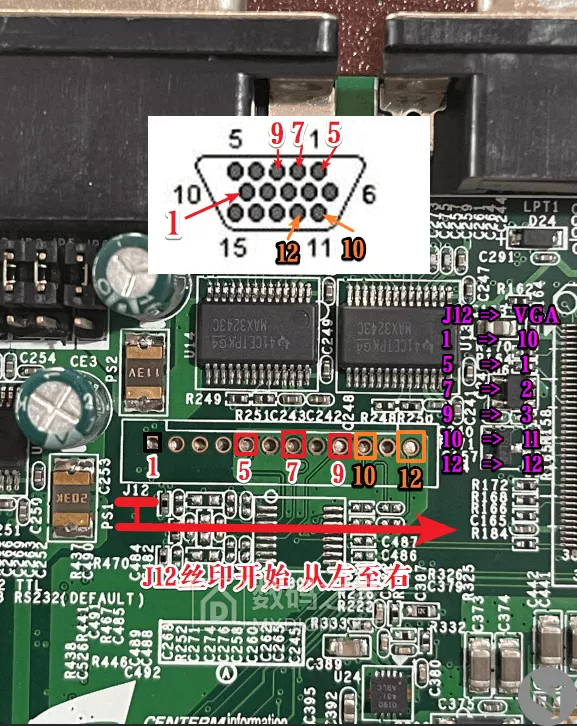

  2. VGA引脚接线展示

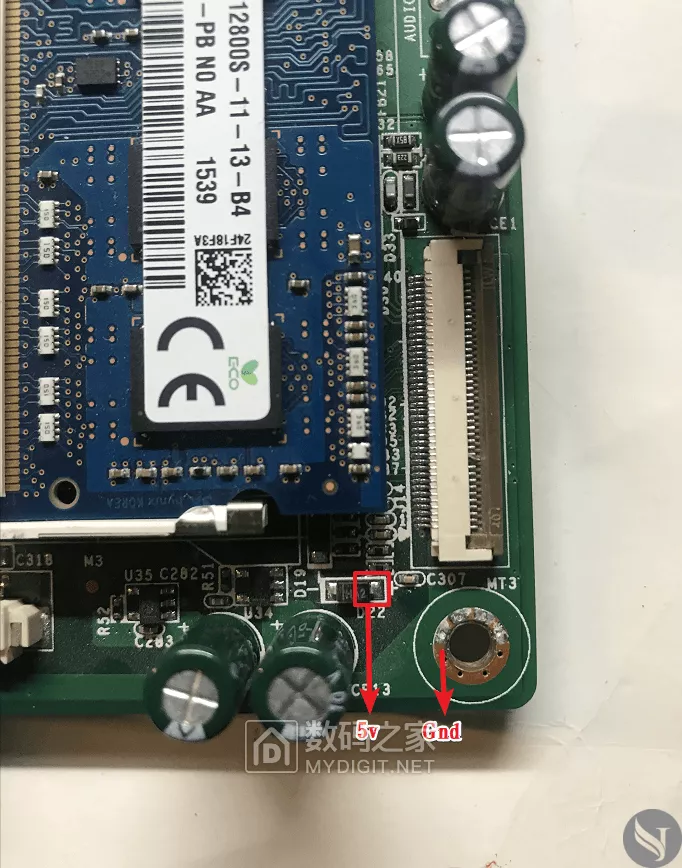

  3. 开机键接线展示

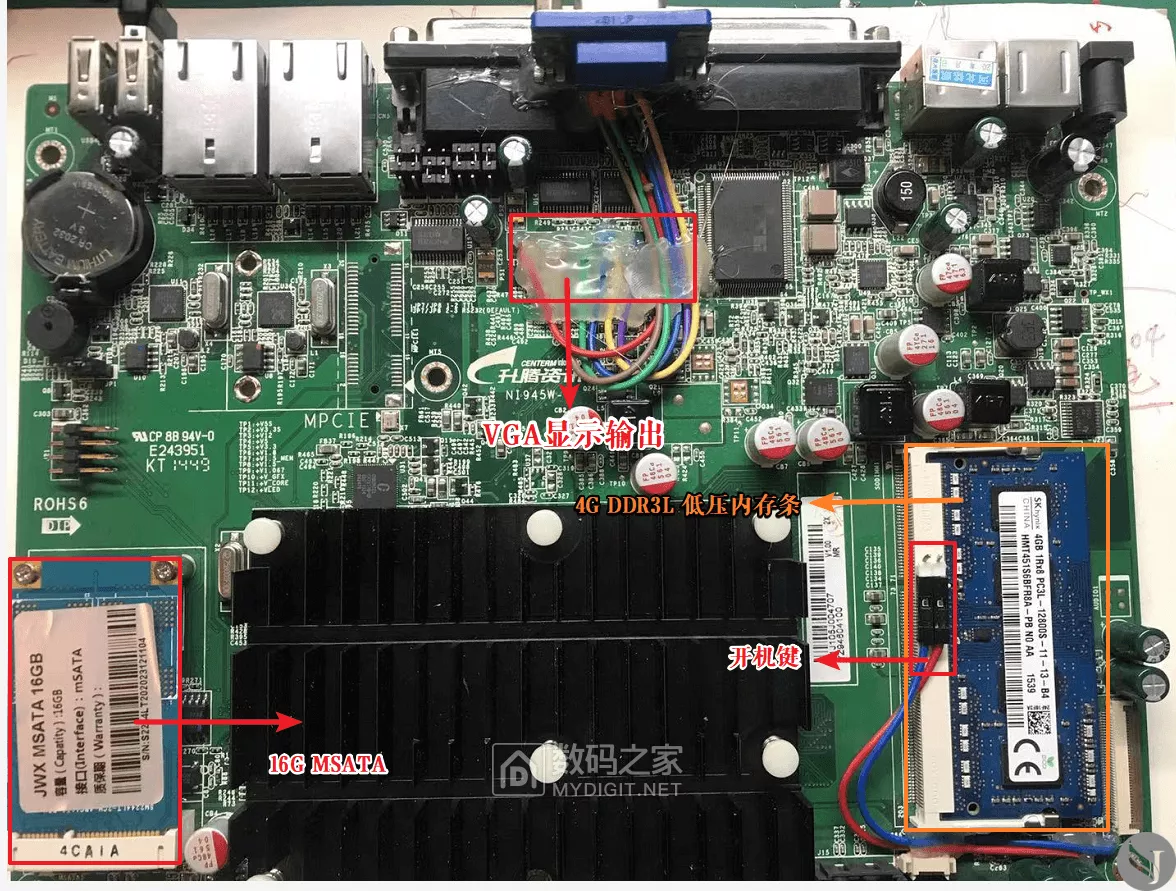

  4. 来张成果展示图片
